네트워크 기본 구성 1

대형 네트워크 3단

  • 단일 구성
    : 코어-분배-액세스의 3계층 기본 구성으로 코어/분배는 L3, 액세스는 L2 구성. 시스템 구축 비용이 저렴한 장점이 있으나, 장애 발생 시
    이중화에 대한 대책이 없음
  • 이중화 구성
    : 코어-분배-액세스의 3계층 이중화 구성으로 코어/분배는 L3, 액세스는 L2 구성. 장애 발생 시 이중화에 대한 장점이 있으나, 시스템 구축
    비용이 높음

네트워크 기본 구성 2

중형 네트워크 3단

  • 단일 구성
    : 코어-분배-액세스의 3계층 기본 구성으로 코어는 L3, 분배/액세스는 L2로 구성. 시스템 구축 비용이 저렴한 장점이 있으나, 장애 발생 시
    이중화에 대한 대책이 없음
  • 이중화 구성
    : 코어-분배-액세스의 3계층 이중화 구성으로 코어는 L3, 분배/액세스는 L2로 구성. 이중화 구성 시스템으로 장애 발생 시 이중화에 대한
    장점이 있으나, 시스템 구축 비용이 높음

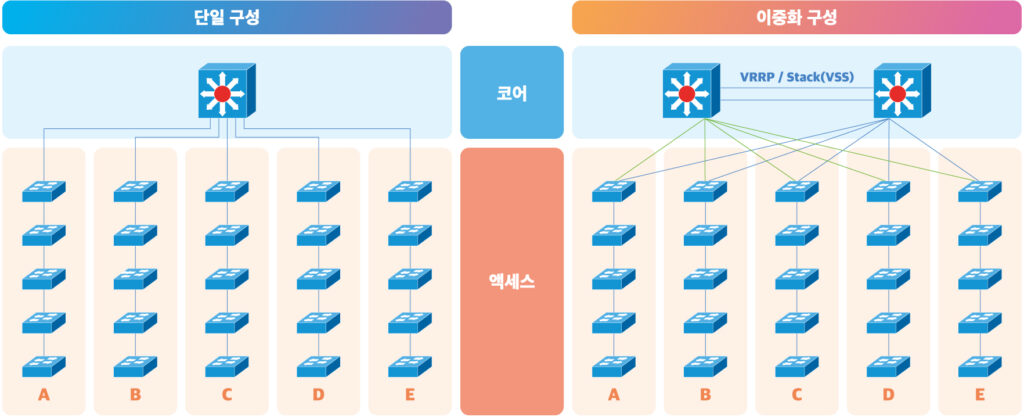

네트워크 기본 구성 3

중형 네트워크 2단

  • 단일 구성
    : 별도의 분배 계층 없이 통합 코어-액세스 계층으로 구성하여 중소형 네트워크에 적용. 장점은 저렴한 구축 비용이나, 장애 시
    이중화 대책이 없는 단점이 있음

  • 이중화 구성
    : 별도의 분배 계층 없이 통합 코어-액세스 계층으로 구성하여 중소형 네트워크에 적용. 장점은 통합 코어를 이중화 하여 장애 시에도
    안정적이나, 구축 비용이 다소 높은 단점이 있음
