sfc1200-4v1d1a-hd

HD-SDI 광링크, 4채널 HD-SDI + 1채널 데이터(RS485), 1-FIBER 송수신

sfc1200-4v1d1a-hd

HD-SDI 광링크, 4채널 HD-SDI + 1채널 데이터(RS485), 1-FIBER 송수신

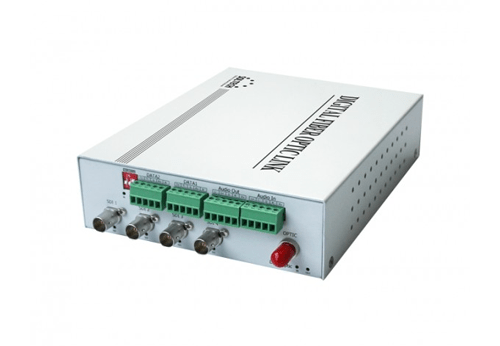

SFC1200-4V1D1A-HD는 HD-SDI 디지털 비디오 전송 모듈로, 송신기와 수신기로 분리되어 있으며, 송신 지역과 수신 지역까지 SDI 신호를 광섬유 연결을 통해 최소의 손실로 전송 할 수 있습니다. 송신기는 전기적 SDI 신호를 입력 받고, 292M/259M SDI 신호를 광 데이터로 변환하며, 반대로 수신기는 광섬유를 통해 광 데이터를 수신하고 292M/259M SDI 신호를 전기적 SDI 데이터로 변환합니다.
Key Features
  • 4채널 HD-SDI 비디오 신호를 광 신호로 전송
  • Data Rate Range 19.4Mbps to 1.485Gbps
  • SMPTE-292M HD-SDI, SMPTE-259M SDI 지원
  • 시리얼 데이터 2선식 통신 지원 (RS-485)
  • 고품질의 음성신호 지원
  • 싱글모드 지원
Download
Specifications
Standards
- 비디오 4 채널 -
  방식: SMPTE-292M and SMPTE-259M
  Data rate: Up to 1.485Gbps
  입력/출력 Level: 800mV Vp-p ± 50mV
  커넥터 타입: BNC 75Ω

- 데이터 1 채널 -
  커넥터: Terminal Block
  케이블: RS422/485 Serial Cable(전송거리 1.2km)
  Data rate: DC to 115.2Kbps

- 오디오 1 채널 -
  커넥터: Terminal Block
  Signal to nosise ratio: >80dB
  Bandwidth: 20Hz to 20KHz
TP 포트
광 포트(1G)
광 포트(2.5G)
광 포트(10G)
-
광케이블 타입: Single Mode
파장: CWDM wavelenght
커넥터타입: ST/PC
POE포트
-
입력전원
무부하전력
최대전력
전원이중화
DC 12V 2A
-
4W
-
동작온도
설치방법
크기
-20°C ~ 75°C
단독형
147.6(W)x180.7(D)x45.4(H)mm
